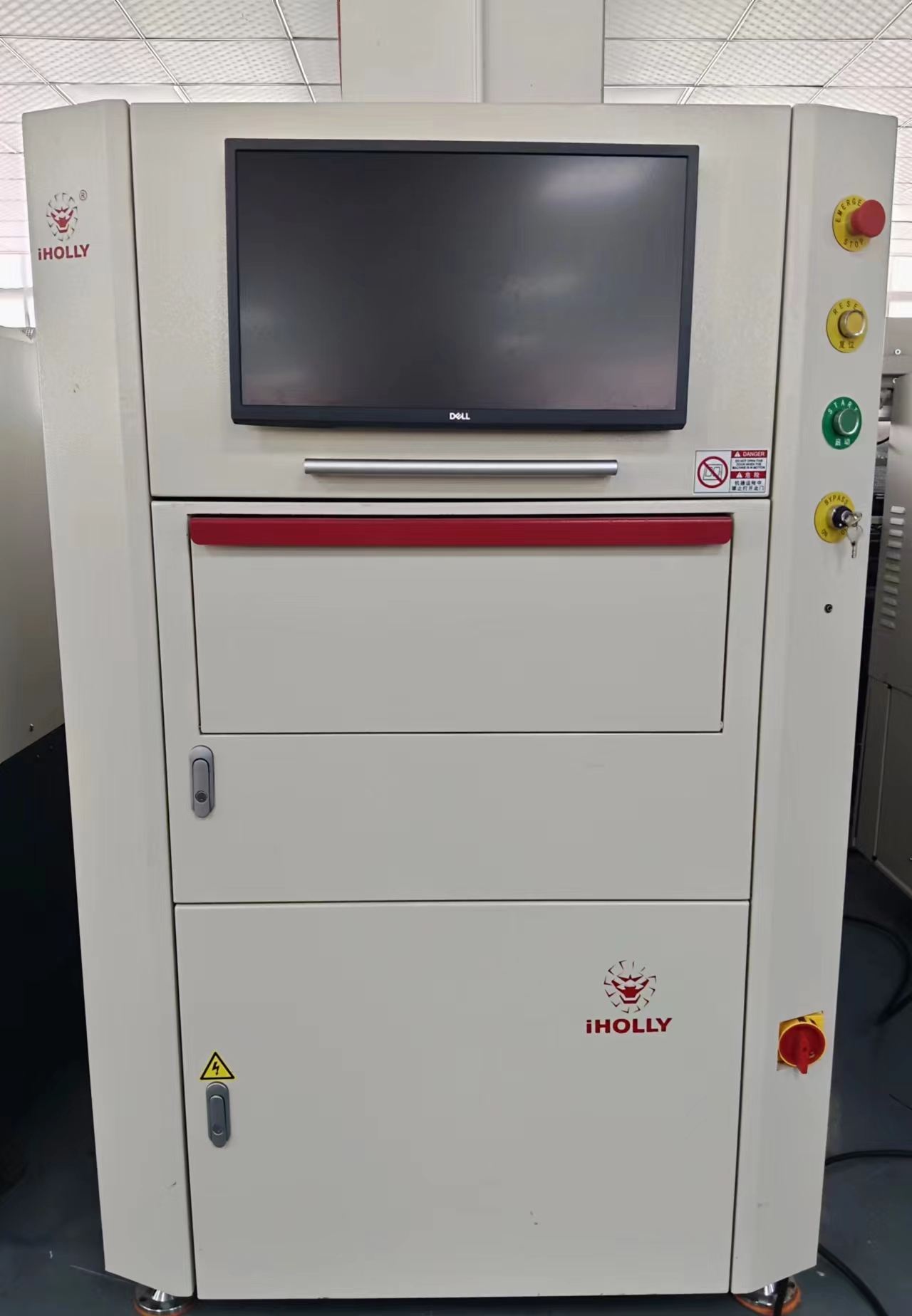

一、赫立 LX520Il-S20產品特性：
1.獨創使用DISP（動態圖幅無縫拼接技術）
2.刷新了業內傳統模式，首次實現了全板多幅圖像的動態無縫拼接。
3.使PCB整板圖像的實時顯示成為了現實，方便和簡化了程序制作及缺陷警報確認。
4.首次運用GPU并行運算技術代替?zhèn)鹘y(tǒng)CPU運算模式
5.填補了業內空白，首次將GPU并行運算應用于機器視覺領域，極大程度地縮短了圖像處理時間。
6.使全板圖像模板匹配成為可能，因此，可用于輔助檢測PCB板任意位置上的多件和錫珠。
7.超前應用VISTA平臺及其內核技術－DX10特性
8.系統軟件成功實現了簡易、直觀的VISTA風格界面和快捷的操作模式。
9.得益于直觀、寬泛的系統軟件，程序制作方式得到了極大的簡化，從此變得不再繁瑣和艱難。
10.率先啟用超高分辨率圖像采集系統與高精度機械傳動系統之完美結合
11.確保了對01005微型片式元件及0.3mm密引腳間距IC的精確和穩定的檢測能力。
12.充分保障了產品的檢測效率和重復精度。
二、赫立 LX520Il-S20規格參數：
1.基板尺寸：50x50 mm ~ 520x480 mm
2.基板厚度: 0.3 mm ~ 4 mm
3.基板彎曲度 ：+/- 3 mm （標配頂針，應對彎曲。）
4.基板上下凈高 上方：≤40 mm; 下方：≤40 mm
5.視覺系統 ：攝像系統 彩色數字相機
6.照明系統 ：LED 照明 （同軸垂射＋多角度斜射照明）
7.分辨率 ：13、16、19 um
8.檢測方法 ：彩色運算、顏色抽取、灰階抽取、灰階運算、圖像比對、整板匹配、字符判別、XYΘ偏移量數據輸出等。
9.機械系統 X/Y驅動系統 ：交流伺服電機＋ 精密滾珠絲杠直線導軌
10.分辨率：1 um；定位精度：8 um；移動速度：830 mm/s (Max)
11.軌道寬度調整 ：自動
12.軌道傳送皮帶 ：防靜電平皮帶
13.軌道傳送高度 ：900 mm 上下可調 （870mm ~ 970mm）
14.軌道傳送流向 :左進右出、右進左出；左進左出、右進右出 （出廠前客戶定制）
15.軟件系統 :操作系統 Windows 7 專業版64位
16.界面語言 :中、英文可選界面
17.檢測結果輸出 ：基板ID、基板名稱、元件名稱、缺陷名稱、缺陷圖片、整板圖像等。
18.選配部件： 維修站系統、離線編程系統、SPC服務器系統、條碼識 別系統等。
19.電源規格： AC220V±10%, 50/60HZ, 1.5KW (******功耗)
20.氣壓規格： 0.5兆帕
21.通訊接口 ：標準SMEMA
22.環境溫度 ：10 to 40 ℃
23.環境濕度： 10 to 85% RH （無凝霜）
24.產品重量： 850 Kg
25.外形尺寸 ：(W)1100mm x (D)1133mm x (H)1595mm
