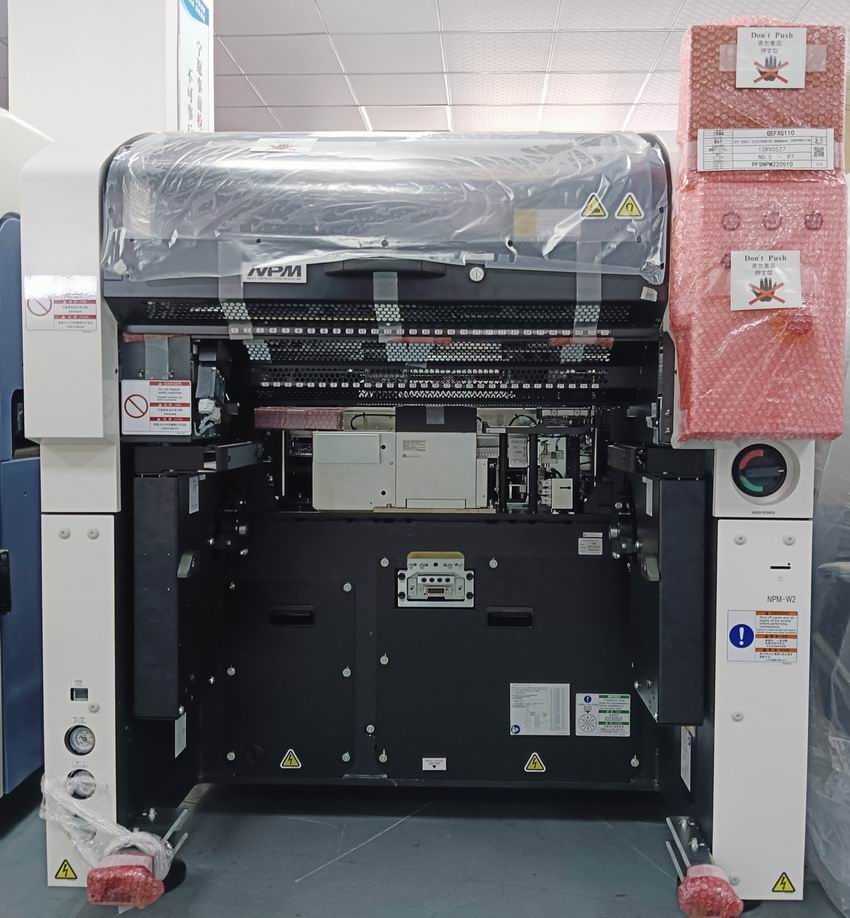

一、松下NPM-W2多功能貼片機產品特性
1.安裝&檢查一套完整的系統，以達到高效和優質的生產，與實裝要求相匹
2.可以選擇高產量或高精度模式
3.可對應較大的基板和大元件
4.可相應地在750×550 mm的大基板上，元件范圍也擴大到L150×W25×T30mm 雙軌實裝(選擇規格)達到高單位面積的生產率
5.按生產基板可選擇獨立實裝、交替實裝、混合實裝等實裝方式
二、松下貼片機NPM-W2產品參數
1.松下NPM-W2多功能貼片機襯底尺寸：?jiǎn)诬?1
2.松下NPM-W2多功能貼片機總體實裝：L50mm×W50mm~L750mm×W550mm×L50mm×W50mm~L350mm×W550mm×W550mm×雙軌道*1
3.單軌輸送：L50mm×W50mm~L750mm×W510mm
4.雙線傳輸：L50mm×W50mm~L750mm×W260mm
5.電力：三相 AC200,220,380,400,420,480 V2.8 kVA
6.空氣壓力源*2:0.5 MPa,200升/min (A. N. R)
7.裝置尺寸*2:W1280mm*3×D2332mm*4×H1444mm*5
8.體重：2470 kg (只限主體：根據所選零件的組成不同)。
9.貼裝頭：16吸嘴貼裝頭(攜帶2個貼裝頭) ON高生產模式
Mappet*快：77000 cph (0.047 s/芯片)
IPC9850 (1608):59200 cph*6
裝配精度(Cpk≥1)：±40μ m/芯片
零件尺寸:0402片*8~L6×W6×T3
松下NPM-W2多功能貼片機組件供應編帶帶寬：8//56毫米
Max,120連(8 mm編帶、雙式機架(小卷盤))
10.貼裝頭：16吸嘴貼裝頭(攜帶2個貼裝頭) OFF高生產模式
Mapping*快速度：70000 cph (0.051 s/芯片)
IPC9850 (1608):56000 cph*6
裝配精度(Cpk≥1)：±30μ m/芯片(±25μ m/芯片*7)
松下NPM-W2多功能貼片機零件尺寸:03015*8*9,0402片*8~L6×W6×T3
11.貼裝頭：12吸嘴貼裝頭(攜帶2個貼裝頭) ON高生產模式
Multiple*快速度：64500 cph (0.056 s/芯片)
IPC9850 (1608):49500 cph*6
零件尺寸:0402片*8~L12×W12× T6.5
12.多功能貼片機貼裝頭：12吸嘴貼裝頭(攜帶2個貼裝頭) OFF高生產模式
Mappet*快速度：62500 cph (0.058 s/s)
IPC9850 (1608):48000 cph*6
裝配精度(Cpk≥1)：±30μ m/芯片
13.貼裝頭：8吸嘴貼裝(裝2個時裝)
meta*快速度：40000 cph (0.090 s/芯片)
裝配精度(Cpk≥1)：±30μ m/芯片，±30μ m/QFP 12 mm~32 mm/±50μ m/QFP以下
松下NPM-W2多功能貼片機零件尺寸:0402片*8~L32×W32×T12
組件供應編帶寬度：8~56毫米
松下NPM-W2多功能貼片機前、后、后換臺規格： Max.120連(帶寬、料架左述條件)
單盤規格： Max.86連(裝帶寬度，料架按左述條件排列)
雙盤規格： Max 60連板(在左述條件下編帶寬度，物料架)
拉桿式：前后交換臺車規格：14連
松下NPM-W2多功能貼片機單一托盤規格： Max 10連
雙盤規格： Max 7連
貨盤：?jiǎn)伪P規格： Max 20連
松下NPM-W2多功能貼片機雙盤規格： Max 40連
14.貼裝頭：3吸嘴貼裝(可裝2個時)
meta*快速度：11000 cph (0.33 s/QFP)
裝配精度(Cpk≤1)：±30μ m/QFP
零件尺寸:0603片~L150×W25 (對角152)×T30
組件供應編帶寬度：8~56/72/88/104毫米
